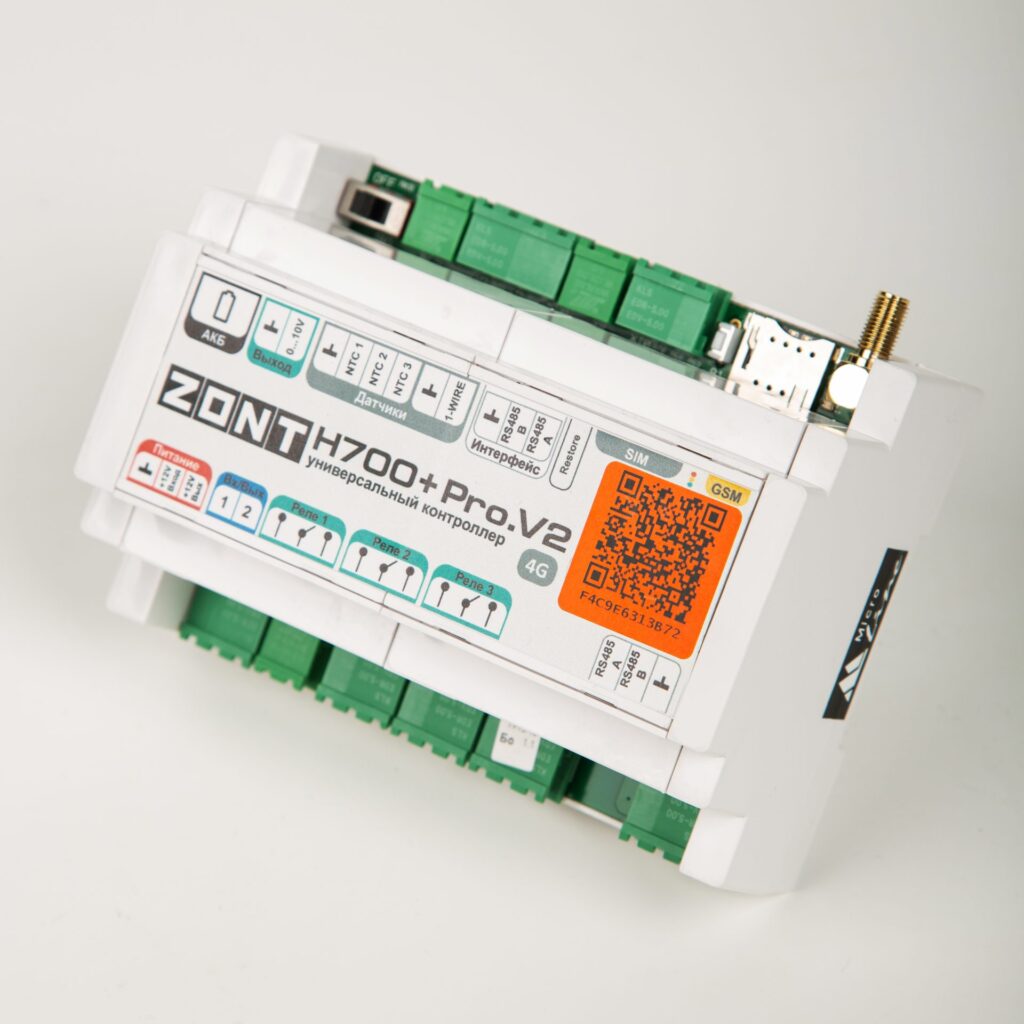

ZONT H700+ PRO.V2

alisa

sber

22,180.00

14 в наличии (может быть предзаказано)

Универсальный контроллер для удаленного управления инженерной системой

  • Каналы связи: GSM (4G), Wi-Fi, Ethernet
  • Управление отоплением, ГВС, исполнительными устр-ми
  • Управление 2-мя котлами (каскад, основной + резервный, расписание)
  • Подключение 2-х котлов по цифровой шине
  • Погодозависимые алгоритмы и ПИД-регулирование
  • 3 релейных выхода, 2 универсальных входа/выхода
  • 1 выход 0-10В, 2 входа RS-485
  • Поддержка протоколов Modbus RTU и MQTT
  • Функции «Антилегионелла», «Антизамерзание», «Лето»
  • Неограниченное кол-во режимов, сценарии работы
  • Веб-кнопки быстрого управления
  • Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
  • Погодный сервер, дистанционный контроль датчиков различного назначения
  • Сохранение связи при отключении электроэнергии до 4 ч. (резервная батарея)
Артикул: ML00007752 Категория:
при покупке от 30 000 руб.
Способы доставки!

Описание

ZONT H700+ PRO.V2 — это обновленная версия универсального контроллера ZONT H700+ PRO для удаленного управления и автоматизации инженерных систем с поддержкой современных каналов связи (4G, Wi-Fi, Ethernet) и специальных протоколов Modbus RTU и MQTT, а также интеграцией в «Умный дом» (через Яндекс Алису, Сбер Салют, Home Assistant).

Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

Отличия контроллера ZONT H700+ PRO.V2 от ZONT H700+ PRO

Характеристики ZONT H1500+ PRO ZONT H1500+ PRO.V2

GSM-модем

2G

4G

Интерфейс RS-485

1 шт.

2 шт.

Поддержка протоколов

Modbus RTU, MQTT

Интеграция с «умным домом»

Яндекс Алиса и Сбер Салют

Расширена: Home Assistant, Яндекс Алиса, Сбер Салют

Контроллер ZONT Н700+ PRO.V2 предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание. Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, срабатыванию контролируемых датчиков.

ZONT H700+ PRO.V2 управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

Контроллер ZONT H700+ PRO стоит выбрать для:

  • автоматического контроля режимов работы прямых и смесительных контуров системы отопления, в том числе с использованием погодозависимых алгоритмов управления;
  • контроля и управления работой двух отопительных котлов, в том числе управление по расписанию;
  • контроля режимов работы и технического состояния котла;
  • контроля заданных и текущих температур и оперативного изменения их значений;
  • автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
  • дистанционного управления приборами, элементами домостроения;
  • контроля состояния проводных и радиоканальных датчиков различного назначения;
  • автоматического уведомления об отклонении параметров работы системы и контролируемых датчиков от заданных значений;
  • мгновенного оповещения владельца при возникновении аварии котла, при отклонении текущих параметров от заданных значений, при пропадании/восстановлении напряжения в сети;
  • контроля и автоматического реагирования системы безопасности и охраны.

Прибор управляет 1 или котлами (основной и резервный), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.

Контроллер ZONT H700+ PRO.V2 имеет 3 релейных выхода и 2 универсальных входа/выхода, которые могут быть назначены выходом «открытый коллектор», 1 выход 0-10В предназначен для пропорционального управления котлами и исполнительными устройствами по стандарту 0-10В. 3 входа NTC предназначены для прямого подключения датчиков NTC (входят в комплект).

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлом Контроллер использует внешний адаптер (приобретается отдельно), поддерживающий цифровую шину подключаемого котла. Доступно управление котлами, имеющими одну из перечисленных шин: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus, Kiturami.

Универсальный контроллер ZONT H700+ PRO.V2 контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 радиодатчиков).

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.

Для удобства можно подключить выносную панель управления – проводную ZONT МЛ-753 или беспроводную ZONT МЛ-753 Wi-Fi, а также белый или черный комнатный термостат для управления температурой контура проводной МЛ-232 или беспроводной 332.

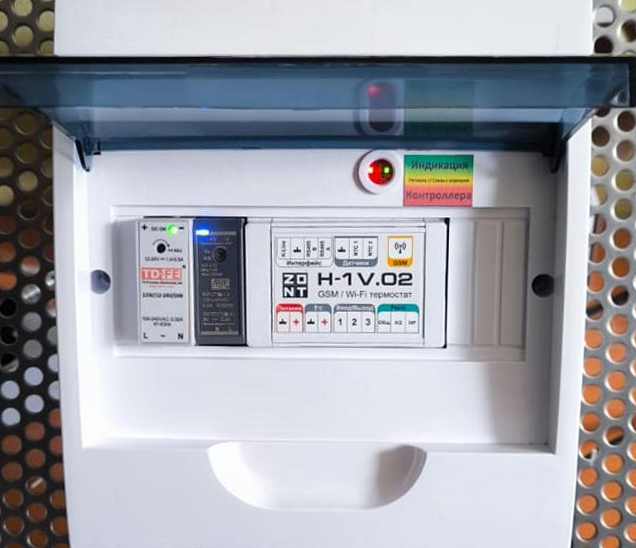

Индикация в монтажном боксе

Indikaciya-v-montazhnom-bokse

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

Универсальный контроллер ZONT H700+ PRO.V2 подойдет пользователям, которым нужна настройка работы всех приборов инженерной системы.

С универсальным контроллером ZONT H700+ PRO.V2:

— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал

Контроль и управление
котлом

  • 2 котла (каскад, резерв, расписание)
  • подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
  • подключение котлов релейным способом
  • отображение текущего состояния котлов
  • ПЗА и ПИД-регулирование
  • настройка сценариев работы
  • настройка работы по расписанию
  • защита от замерзания
  • функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)

Управление исполнительными
устройствами

  • 2 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
  • 3 релейных выхода для подключения электроприборов
  • 1 аналоговый выход 0-10В

Запись и хранение истории событий

  • 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
  • время работы котла и мониторинг измеряемых температур
  • время появления аварий и ошибок в работе котла
  • время пропадания и восстановления основного напряжения питания
  • время и текст входящих смс сообщений
  • дата обновления ПО и номер текущей версии ПО

Особенности управления и настройки

  • дистанционно через веб-сервис, приложение, смс
  • создание сценариев работы управляемых приборов различной сложности
  • неограниченное количество настраиваемых режимов работы
  • погодозависимое управление (датчик или погодный сервер)

Подключение датчиков

  • датчики t проводные аналоговые NTC (2 в комплекте)
  • датчики t проводные цифровые
  • аналоговые датчики охраны и безопасности
  • аналоговый датчик давления
  • радиодатчики 868 МГЦ, до 120 шт.
    (при использовании радиомодулей ZONT МЛ-590)

Мгновенные оповещения

  • выход t за пороговые значения (min/max)
  • выход давления за пороговые значения (при подключении датчика)
  • авария и неисправность котла
  • неисправность подключенных датчиков
  • пропадание и восстановление напряжения питания
  • срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)

Автономная работа

  • встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 4 часов)
  • обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Способы управления

  • личный кабинет веб сервиса
  • мобильное приложение для iOS и Android
  • панель ручного управления МЛ-753 и МЛ-753 Wi-Fi (приобретается отдельно)

Функции охраны и безопасности

  • подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
  • подключение охранных датчиков движения, разбития стекла, размыкания
  • подключение свето-звуковой сирены
  • возможность настройки срабатывания исполнительного устройства по полученному сигналу
  • просмотр потокового видео с видеокамер по протоколу RTSP
  • организация персонализированного доступа в помещения

Управление ГВС

  • работа по расписанию
  • функция «Антилегионелла»
  • мониторинг температуры ГВС

Способы оповещений

  • push-уведомления мобильного приложения
  • смс
  • письмо на e-mail

Особенности прав
пользователей

  • несколько доверенных номеров телефонов (для контроля и управления)
  • несколько пользователей совместного доступа (доступ техническому специалисту)
  • разграничение прав каждому пользователю

Характеристики

Характеристики Описание

Основное питание

внешний источник стабилизированного питания напряжением 9-18 В постоянного тока

Резервное питание

встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч

Потребляемая мощность

не более 12 Вт

Каналы связи

Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n

GSM — резервный:

  • поддержка 2G
  • поддержка 4G – приборы с наклейкой на упаковке «4G»

Поддерживаемые интерфейсы и протоколы

RS-485 (верхний): интерфейс для оригинальных устройств ZONT;

RS-485 (нижний): интерфейс  вариативного применения:

— для оригинальных устройств ZONT или

— для устройств, поддерживающих протокол Modbus RTU.

1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)

MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью.

Modbus RTU: открытый коммуникационный протокол. Контроллер является master-устройством.

Радиоканал 868 МГц: подключаемый через внешние радиомодули ZONT (модели МЛ-590 и МЛ-595), общее количество подключаемых радиомодулей программно не ограничено, количество контролируемых радиодатчиков одним радиомодулем – до 40 шт.

Поддерживаемые адаптеры для расширенного управления котлом по цифровому протоколу

Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровых шин EMS+ и Daesung

Адаптер цифровой шины Modbus

Управляемые выходы

3 шт. релейные

1 шт. аналоговый 0-10В

Универсальные входы/выходы

2 шт. (могут быть настроены как «открытый коллектор»)

Входы NTC

3 шт.

Датчики температуры

Проводные

  • Тип — аналоговые NTC, RS-485, цифровые
  • Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные — до 120 шт.

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Датчики охранные и информационные

Проводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

  • Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
  • Модели — МЛ-712, МЛ-570

Корпус

пластиковый, с креплением на DIN-рейку

Габаритные размеры

125 х 91 х 59 мм; 7 DIN

Вес брутто

не более 0,6 кг

Класс защиты

IP20 по ГОСТ 14254-2015

Диапазон рабочих температур

От -25 до +70 °С

Максимально допустимая относительная влажность

85 %
