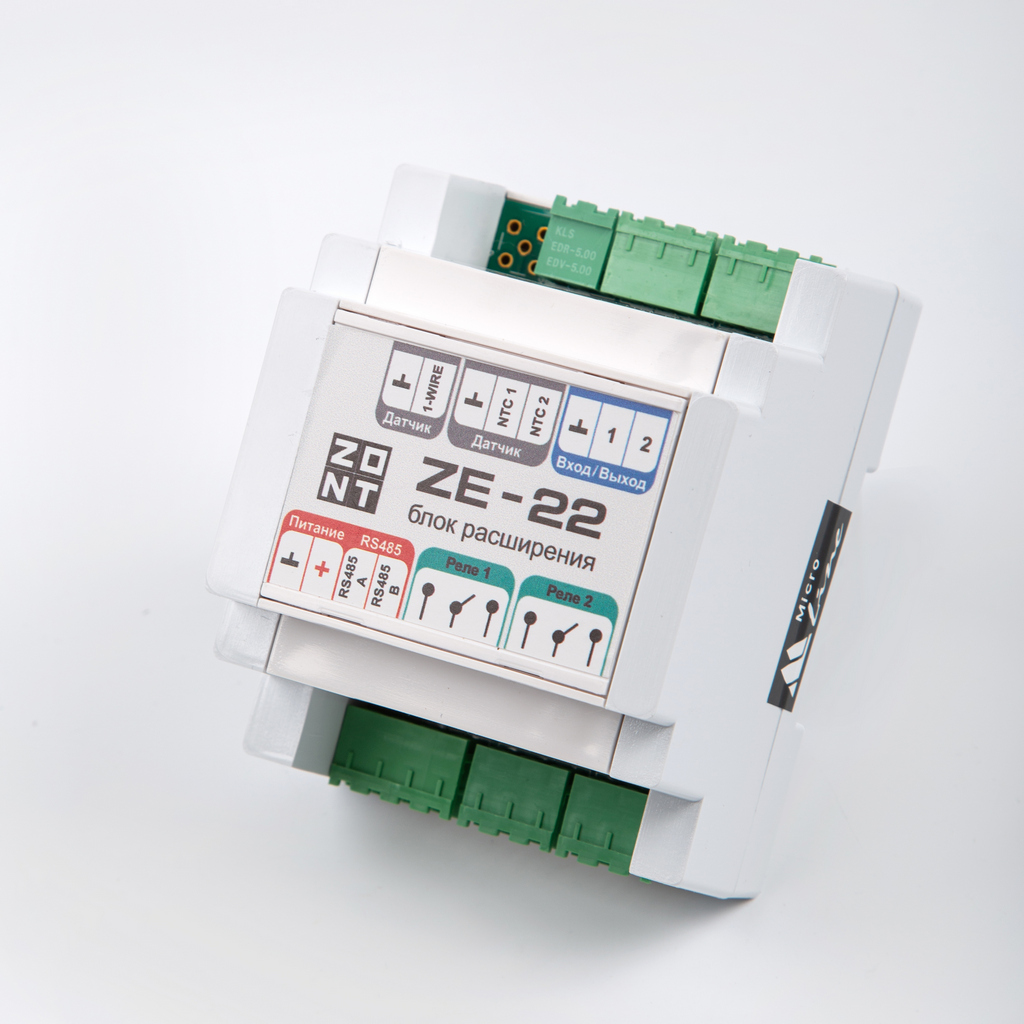

Блок расширения ZE-22
14,700.00 ₽
Предназначен для увеличения числа Входов/Выходов универсальных контроллеров.
- Обеспечивает обмен данными с контроллером по интерфейсам RS-485
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
- Управляет работой релейных и универсальных выходов
- Поддерживает подключение дополнительных цифровых устройств
Подходит к приборам:
Описание
Купить Zont ZE-22 – значит приобрести программируемый контроллер, предназначенный для расширения функциональных возможностей систем автоматизации отопления и охраны, построенных на контроллере ZONT H2000+ PRO, ZONT H1000+ PRO имеющего возможность подключения блоков расширения.
Дополнительные входы/выходы контроля и управления
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO и ZONT H2000+ PRO применяется блок расширения ZONT ZE-22.
Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
2 дополнительных управляемых выхода
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
2 дополнительных релейных выхода
Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
2 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером ZONT
RS-485
Блок расширения ZE-22 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
Радиочастоты
Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль МЛ-590.
Функционал
Блок расширения ZONT ZE-22 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.
Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.
При исправной работе индикация на блоке расширения ZONT ZE-22 следующая:
- красный индикатор. Регулярно загорается – признак нормальной работы;
- желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом –
- сигнализация нормальной работы по RS-485.
Характеристики
| Напряжение питания | Основное | 9-18 В от источника постоянного тока (в комплект не входит) |
| Поддерживаемые интерфейсы | RS-485 1-wire | |
| Управляемые выходы
| 2 шт. | релейные
коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А. |
| 2 шт. | универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)
Характеристики Входа:
Характеристики Выхода ОК:
сопротивление во включенном состоянии – не более 10 Ом. | |
| Входы NTC | 2 шт. | подключение датчиков NTC-10 |
| Рабочий интервал окружающих температур | От минус 25 до плюс 50 °С | |
| Габаритные размеры, мм | 90 х 60 х 70 | |
| Корпус, крепление | Пластиковый, на DIN рейку |
