Описание

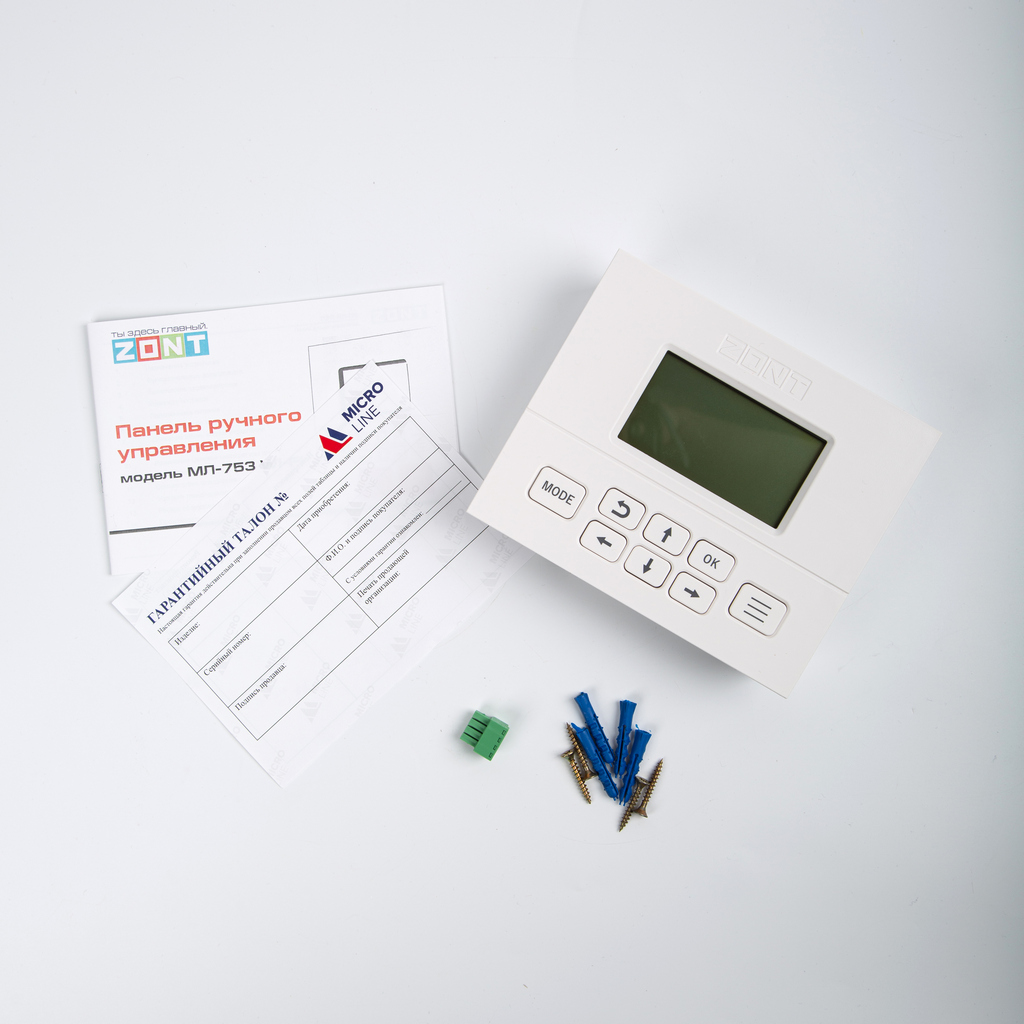

Купить Zont МЛ-753 – значит приобрести удобную панель управления, предназначенную для ручного управления параметрами работы отопительных контроллеров, когда управление в ручном режиме удобнее и проще, чем с помощью мобильного приложения для дистанционного контроля или веб-сервис.

Для ручного управления работой отопительных контроллеров используйте панель ZONT МЛ-753. При одновременном подключении нескольких панелей управление и информирование о работе прибора ZONT будет доступно на всех этажах или помещениях.

При необходимости панель управления может быть размещена в неотапливаемом помещении.

Используйте панель МЛ-753 в помещении для управления в ручном режиме и веб-сервис и мобильное приложение ZONT для дистанционного контроля.

ZONT МЛ-753 позволяет изменять значения целевой температуры и режимы работы в любом контуре системы отопления.

На дисплее панели МЛ-753 отображаются:

текущая температура в помещении и на улице,
выбранный режим работы котла и целевая температура,
выбранный контур системы отопления и целевая температура,
индикация команды на включение котла в режим нагрева,
индикация «Авария котла»,
индикация сигналов Wi-Fi и GSM-связи,
индикация подключения прибора ZONT к веб-серверу.

Панель ZONT МЛ-753 оповестит владельца в случае возникновения аварии в системе (индикация на главном экране).

С панелью управления МЛ-753:

контролируйте и управляйте работой системы отопления даже без доступа к интернету;
изменяйте температуру в доме в ручном режиме из разных помещений.

Функционал

Совместимость с устройствами

ZONT H-1V NEW, SMART NEW
ZONT H-1V.02, SMART 2.0 PRO
ZONT Climatic 1.1, 1.2, 1.3, Optima, V2
ZONT H700+ PRO
ZONT H1000+ PRO
ZONT H1000+ PRO.V2
ZONT Н1500+ PRO
ZONT H2000+ PRO.V2
ZONT H5000+ PRO.V2
BT-2+
BAXI CONNECT+
ZONT CONNECT+
ZONT H1000+, H2000+, H1000+ PRO, H2000+ PRO – снято с пр-ва
ZONT H1, H2, H-1V – снято с пр-ва, есть ограничения
ZONT SMART, SMART 2.0 (не версия PRO, выпускались до 01.2022) – снято с пр-ва, есть ограничения
ZONT H-1 Navien – снято с пр-ва, есть ограничения

Возможности ручного управления

изменение целевой t отопления
изменение целевой t ГВС
переключение режимов работы
настройка параметров работы контуров

Индикация и параметры

контроль t в помещении
контроль t на улице
контроль t ГВС
действующий режим работы контура
индикация работы котла в режиме нагрева
индикация аварии котла
индикация аварии контура
наличие GSM и Wi-Fi связи
наличие связи с сервером ZONT

Характеристики

Характеристики	Описание
Основное питание	внешний источник стабилизированного питания 12-24 В постоянного тока
Потребляемая мощность, не более	3 Вт
Максимальный потребляемый ток	0,25 А
Интерфейс связи с автоматикой ZONT	K-Line или RS-485
Максимальное удаление панели от контроллера	до 10 метров при подключении по K-Line до 200 метров при подключении по RS-485
Диапазон рабочих температур	от минус 25 до плюс 70 °С
Максимально допустимая относительная влажность	85 %
Габаритные размеры	140 х 120 х 40 мм
Масса, не более	0,3 кг
Корпус, крепление	пластиковый, с креплением на плоскую поверхность

Документация

file-pdf Инструкция Панель ZONT МЛ-753

file-pdf Декларация о соответствии
