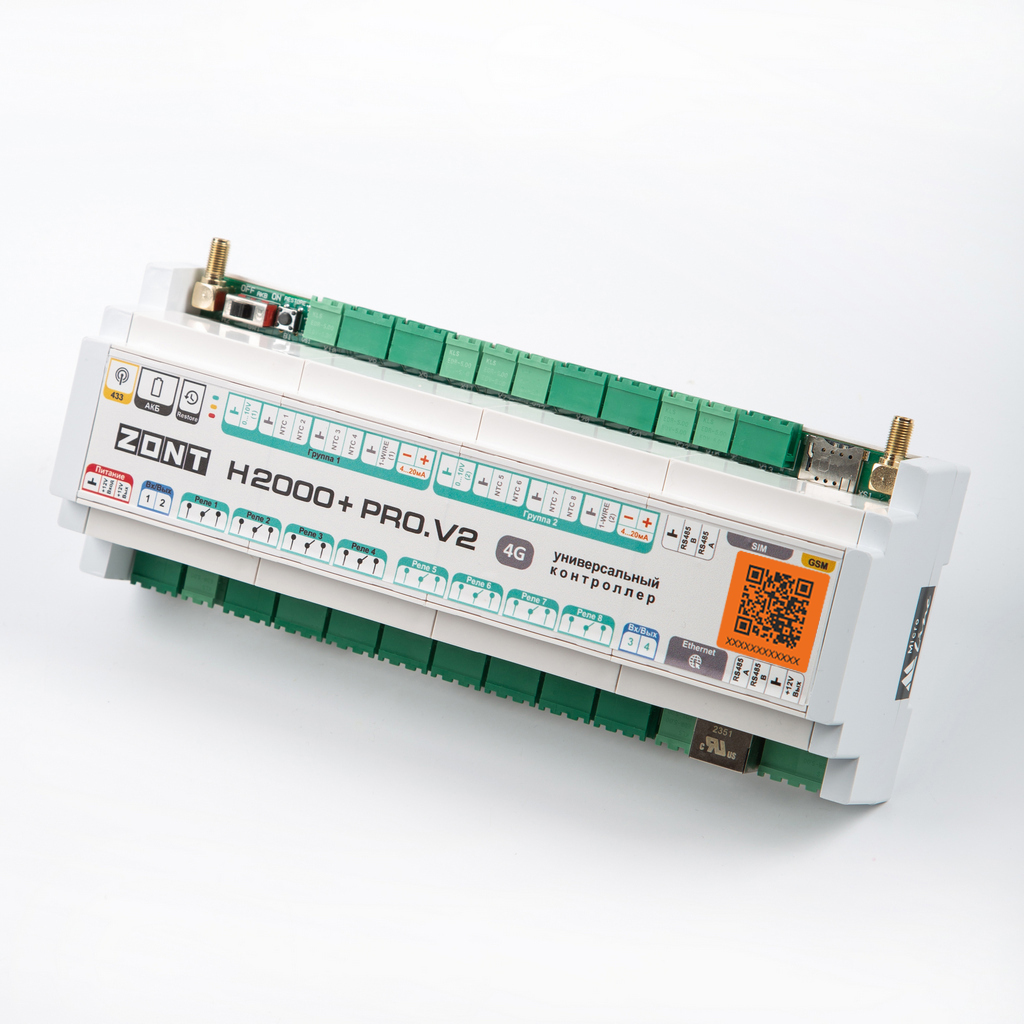

ZONT H2000+ PRO.V2

alisa

sber

42,880.00

Добавить в список желаний
Добавить в список желаний

ZONT H2000+ PRO.V2 для удаленного управления сложными инженерными системами

  • Управляет и автоматизирует системы отопления и ГВС любой конфигурации без ограничения числа контуров
  • Управляет каскадом котлов (2 и более)
  • Управляет исполнительными устройствами – 8 релейных выходов, 4 универсальных входа/выхода, 2 выхода 0-10В, 2 входа 4-20 мА, 2 входа RS-485
  • Поддерживает работу с блоками расширения
  • Обеспечивает безопасность работы системы
  • Оповещает при аварии котла и любых внештатных ситуациях
  • Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
  • Сокращает потребление энергоресурсов
Артикул: ML00006086 Категория: Метки: , ,
при покупке от 30 000 руб.
Способы доставки!

Описание

Универсальный контроллер ZONT H2000+ PRO.V2 – прибор для профессиональной автоматизации и дистанционного управления инженерными системами любой сложности.

Универсальный контроллер ZONT H2000+ PRO.V2 — обновленная версия контроллера H2000+ PRO. Он обладает возможностями гибкого программирования для решения задач автоматизации и подходит для контроля и управления сложными системами отопления.

Прибор получил GSM-модем со связью 4G, второй дополнительные входы RS-485 и 1-Wire, аналоговый вход 4-20 мА. Контроллер может управлять несколькими котлами (программно неограниченно) релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 8 релейных выхода, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В, 8 входов NTC и поддерживает работу с пятью блоками расширения ZONT любого номинала.

Отличия контроллера ZONT H2000+ PRO.V2 от ZONT H2000+ PRO

ХарактеристикиZONT H2000+ PROZONT H2000+ PRO.V2
GSM-модем2G4G
Интерфейс RS-4851 шт.2 шт.
Интерфейс 1-Wire1 шт.2 шт.
Аналоговый вход 4-20 мАнетесть, 2 шт.
Адаптеры цифровых шинвстроенные и внешниетолько внешние
Поддержка блоков расширенияесть, до 3 шт.есть, до 5 шт.



Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ PRO.V2 строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Автоматизированное домохозяйство

Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, исполнительных устройств — смесительные узлы, насосы, 3-х и 2-х ходовые клапаны, термоголовки и др.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления каждым котлом требуется подключить внешний адаптер цифровых шин.

Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS и Wi-Fi каналы связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android. Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев – Сценарии Умного дома в 1 клик!

Автоматизация промышленных объектов

Контроллер ZONT H2000+ PRO успешно применяется на следующих объектах:

— розничные точки продаж / предоставления услуг / офисные помещения,

— производства / склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

  • управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;
  • реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;
    настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте работу охранных и сигнализирующих устройств, передавайте данные ответственным лицам;
  • программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);
  • контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

Контроллер в своей работе использует данные как от проводных, так и от радиодатчиков, работающих на широкоиспользуемой частоте 433 МГц и специализированной защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При появлении питания в сети контроллер возобновит управление подключенными исполнительными устройствами.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

С универсальным контроллером ZONT Н2000+ PRO.V2:

— вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;

— вы можете быть уверенным в работоспособности всей инженерной системы;

— вы экономите на энергоносителях от 35%!

Пример инженерной системы на базе ZONT H2000+ PRO.V2

Sxema_h2000plus_pro_v2

*к выходам 0-10 В можно подключить сервоприводы
**до 40 радиодатчиков на 1 радиомодуль

Управление:
2 котлами и более (основной/резервный, каскад, основной/резервный + каскад, расписание),
релейное котлом и контуром ГВС,
цифровое котлами и контуром ГВС (через внешние адаптеры),
исполнительными устройствами

  • До 12 управляемых контуров отопления (больше с Блоком расширения)
  • Бойлер ГВС, насос, сервопривод
  • Дополнительные устройства: циркуляционный насос, освещение, полив и др.
  • Сирена
  • Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
  • Различные электрические приборы

Режимы работы:

  • Неограниченное количество настраиваемых режимов
  • Работа по сценариям
  • Погодозависимое управление отоплением
  • ПИД-регулирование
  • Расписание (часовое, недельное, по сценариям, интервальное)
  • Защита от замерзания (режим «Выключен +5°»)
  • Мониторинг температуры, влажности, давления
  • Функции «Антилегионелла», «Антизамерзание», «Лето»

Датчики, подключение:

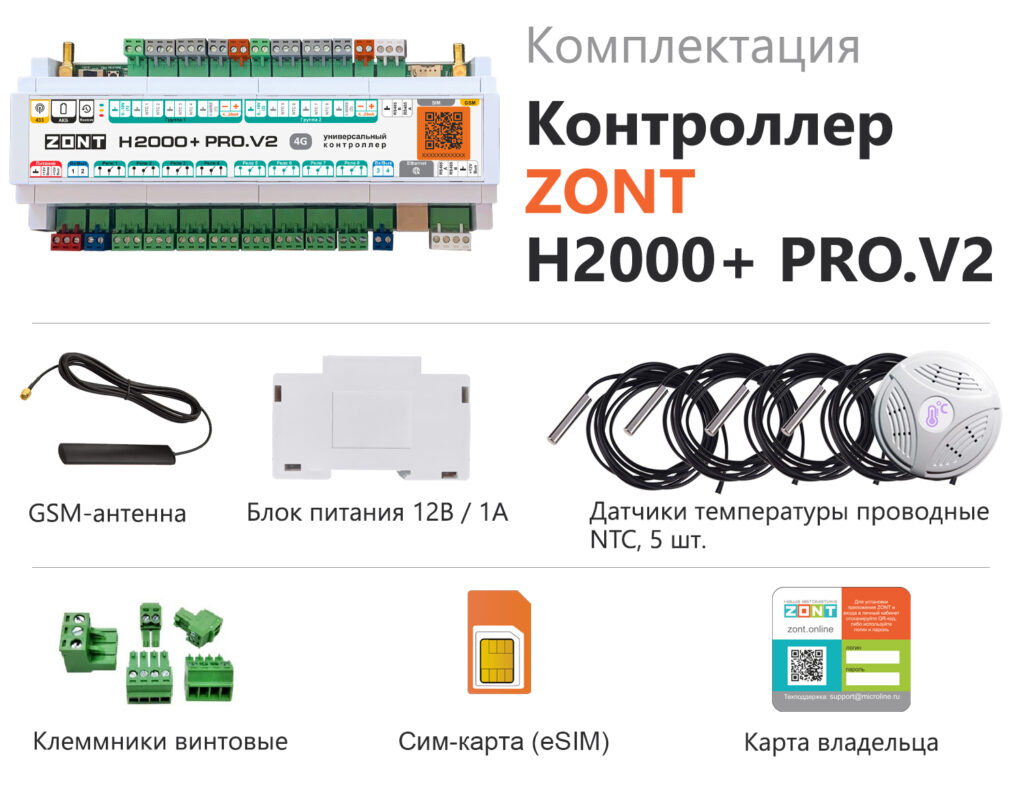

  • до 25 датчиков t° (больше с Блоком расширения, в комплекте 5 шт.)
  • до 25 проводных датчиков различного назначения (больше с Блоком расширения)
  • поддержка аналоговых датчиков NTC
  • поддержка аналоговых датчиков давления
  • до 80 радиодатчиков 868 МГц
  • радиодатчики 433 МГц

Особенности:

  • количество подключаемых датчиков программно не ограничено
  • удаленная настройка без физического подключения

Оповещения:

  • авария и ошибка котла, неисправность датчиков t°
  • отключение / включение питания
  • выход t° за пороговые значения (min / max)
  • срабатывание дополнительных охранных датчиков или сирены
  • настраиваемые о любых событиях



Напряжение питания9-18 В
Аккумулятор резервного питаниявстроенный, 800 мА*ч
Релейные выходы8 шт.
Универсальные входы/выходы4 шт.
Выход 0-10 В2 шт.
Вход 4-20 мА2 шт.
Входы NTC8 шт.
Интерфейсы2 шт. RS-485, 2 шт. 1-Wire
Габаритные размеры234 x 90 x 60 мм, 13 DIN
Креплениена DIN-рейку

Функционал

Контроль и управление котлом
  1. 2 котла (каскад, резерв, каскад+резерв, расписание)
  2. подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла и более)
  3. подключение котлов релейным способом
  4. отображение текущего состояния котлов
  5. ПЗА и ПИД-регулирование
  6. настройка сценариев работы
  7. настройка работы по расписанию
  8. защита от замерзания
  9. функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
  1. дистанционно через веб-сервис, приложение, смс
  2. создание сценариев работы управляемых приборов различной сложности
  3. неограниченное количество настраиваемых режимов работы
  4. погодозависимое управление (датчик или погодный сервер)
Автономная работа
  1. встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
  2. обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление ГВС
  1. работа по расписанию
  2. функция «Антилегионелла»
  3. мониторинг температуры ГВС
Управление исполнительными устройствами
  1. 4 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
  2. 8 релейных выходов для подключения электроприборов
  3. 2 аналоговых выхода 0-10В
  4. 2 аналоговых входа 4-20 мА
  5. 2 входа RS-485
  6. поддержка блоков расширения (5 шт.)
Подключение датчиков
  1. датчики t проводные аналоговые NTC (5 в комплекте)
  2. датчики t проводные цифровые (2 входа 1-Wire)
  3. аналоговые датчики охраны и безопасности
  4. аналоговый датчик давления
  5. радиодатчики 433 МГЦ (встроенный протокол)
  6. радиодатчики 868 МГЦ, кол-во аппаратно неограниченно (при использовании радиомодулей ZONT МЛ-590)
Функции охраны и безопасности
  1. подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
  2. подключение охранных датчиков движения, разбития стекла, размыкания
  3. подключение свето-звуковой сирены
  4. возможность настройки срабатывания исполнительного устройства по полученному сигналу
  5. просмотр потокового видео с видеокамер по протоколу RTSP
  6. организация персонализированного доступа в помещения
Особенности прав пользователей
  1. несколько доверенных номеров телефонов (для контроля и управления)
  2. несколько пользователей совместного доступа (доступ техническому специалисту)
  3. разграничение прав каждому пользователю
Способы управления
  1. личный кабинет веб сервиса
  2. мобильное приложение для iOS и Android
  3. панель ручного управления МЛ-753, МЛ-753 Wi-Fi (приобретается отдельно)
Мгновенные оповещения
  1. выход t за пороговые значения (min/max)
  2. выход давления за пороговые значения (при подключении датчика)
  3. авария и неисправность котла
  4. неисправность подключенных датчиков
  5. пропадание и восстановление напряжения питания
  6. срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
  1. push-уведомления мобильного приложения
  2. смс
  3. письмо на e-mail
Запись и хранение истории событий
  1. 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
  2. время работы котла и мониторинг измеряемых температур
  3. время появления аварий и ошибок в работе котла
  4. время пропадания и восстановления основного напряжения питания
  5. время и текст входящих смс сообщений
  6. дата обновления ПО и номер текущей версии ПО

Характеристики

Основное питаниевнешний источник стабилизированного питания;

допустимое напряжение 9-18 В постоянного тока

Резервное питаниевстроенный аккумулятор LIR 14500— напряжение 3,7 В — емкость 800 мА*ч
Потребляемая мощностьне более 12 Вт
Каналы связиWi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n

GSM: резервный:

  • поддержка 2G (частотные диапазоны 850, 900, 1800, 1900 МГц)
  • поддержка 4G – только приборы с наклейкой на упаковке «4G» (частотные диапазоны LTE-FDD B1/B3/B5/B7/B8/B20, GSM/GPRS/EDGE 900/1800 МГц)

Ethernet: TCP/IP, 10BASE-T

Поддерживаемые интерфейсыRS-485 (2 шт.), 1-Wire (2 шт.)
Поддерживаемые адаптерыдля расширенного управления котлом по цифровому протоколуУниверсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровой шины EMS+

Управляемые выходы8 шт. релейные

2 шт. аналоговые 0-10В

Универсальные входы/выходы4 шт. (могут быть настроены как «открытый коллектор»)
Аналоговый вход 4-20 мА
2 шт.
Входы NTC8 шт.
Поддержка блоков расширенияесть, до 5 шт. (ZE-84E, ZE-88, ZE-44, ZE-22)
Датчики температуры, используемые для регулирования:
Макс. количество20 шт.
ТипПроводные аналоговые NTC и цифровые

Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20

Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)

Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Датчики температуры, используемые для мониторинга:
Макс. количество40 шт.
ТипПроводные аналоговые NTC и цифровые

Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20

Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)

Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Радиоканал433 МГц (встроенный),

868 МГц  (подключаемый через дополнительный радиомодуль ZONT МЛ-590)

Радиозоны
Датчиков в одной зонедо 6-ти шт.
Общее кол-во датчиков на частоте 868 MГц для одного радиомодулядо 40 шт.
Прочие характеристики
Рабочий интервал окружающих температурОт -25 до +70 °С
Габаритные размеры235 х 90 х 60 мм, 13 DIN
Креплениена DIN рейку

Документация

file-pdfТехническая документация

file-pdfДекларация о соответствии
